概述
HBG-12环保气体封闭环网开关设备(简称12kv高压环保气体柜)是一种新型绿色环保的金属封闭开关设备，它采用干燥空气或氮气等环保气体绝缘，无/少温室气体排放，产品生命周期后材料可回收率达90%以上，除套管外其他绝缘部件基本不用难降解的环氧树脂材料，真正达到绿色环保的目的。断路器与负荷开关均采用真空灭弧，具有环境适应性强，体积小，节约占地，无需SF,气体检测与防护，运行安全可靠,免维护，智能化等特点,是环网柜今后发展的方向。
HBG-12环保气体封闭环网开关设备用于电压12kV，三相交流50Hz，单母线及单母线分段系统的成套配电装置，工业及民用电缆环网及配网终端工程。作为电能的接受和分配之用，在城市居民区配电、小型二次变电所、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等场所使用。

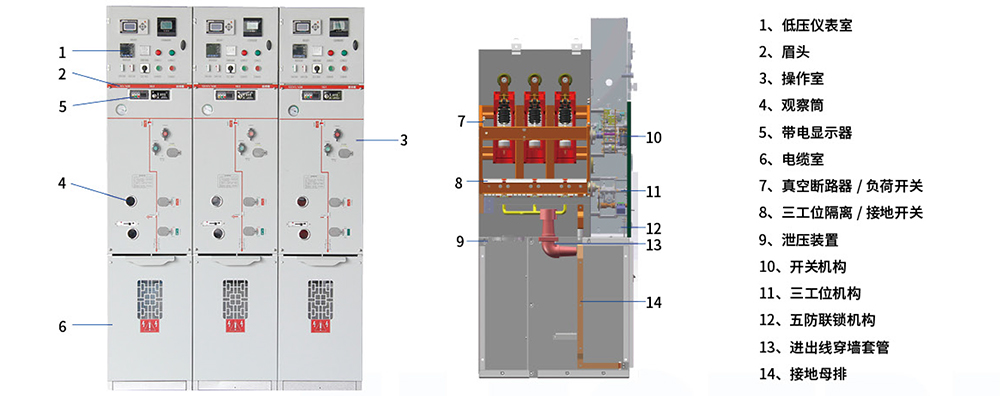

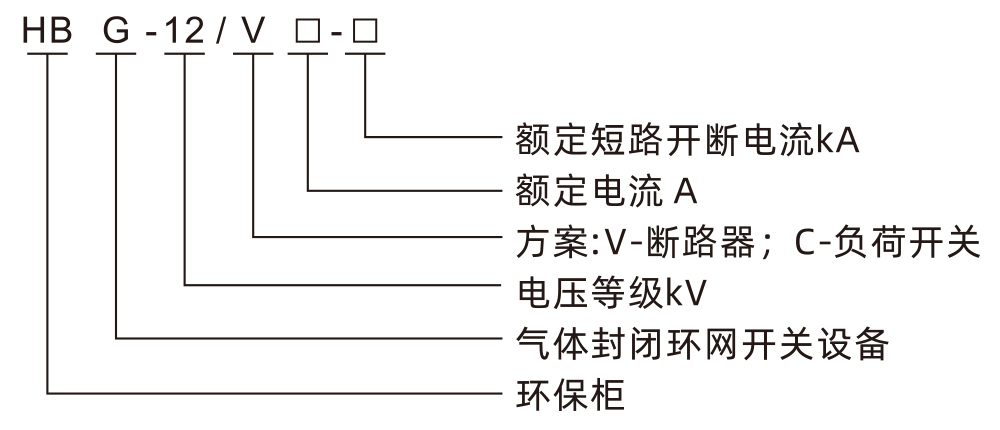

型号含义
产品主要特点
◆功能复合、一体化产品
开关设备的充气壳体采用高品质的厚2.5mm 不锈钢板通过激光焊接而成，保证气箱密闭可靠性，机械强度高，耐腐蚀性好，充气壳体的防护等级达到IP67:气箱装有防爆膜片，能有效防止气压过高时对人和设备造成的损害;将全部导电部件封闭在气箱当中，既能避免外界环境因素的影响，又能提高运行可靠性，使其具备免维护(或少维护)的功能,同时还能符合体积小型化要求。
主回路采用三工位开关(接通＋隔离＋接地)和真空灭弧室组合，该结构是目前技术成熟的配置方式,适合目前电网运行维护需求。
◆环保、无污染
HBG-12环保气体封闭环网开关设备的绝缘介质是零级干燥空气(外购）或符合GB/T 8979-2008的 99.99%纯N2，气体的泄露对外界环境不会造成任何影响，无需进行任何回收处理。
◆灵活的拓展化设计
HBG-12环保气体封闭环网开关设备为模块化设计，可以将各种模块通过专用的母线连接件。实现多样化的单元组合，较大限度的满足中国各个地方复杂多样的配电设计方案。
◆完善的机械连锁
HBG-12环保气体封闭环网开关设备的操作面板具有完善的五防机械连锁功能，所有的连锁功能都在内部巳配置好，操作时请按操作说明顺序操作，使用非常方便。
主要技术参数
|
项目 |
单位 |
参致 |
||
|
额定电压 |
KV |
12 |
||
|
额定频率 |
Hz |
50 |
||
|
颉定绝缘水平 |
1min工频耐受电压 |
对地、相问 |
KV |
42 |
|
隔离断口 |
48 |
|||
|
雷电冲击耐受电压〔峰值） |
对地、相问 |
KV |
75 |
|
|
隔离断口 |
85 |
|||
|
辅助Ⅰ控制回路的1min工频耐受电压（对地） |
KV |
2 |
||
|
额定电流 |
A |
630 |
||
|
额定短时耐受电流（有效值） |
主回路/接地开关 |
25/4s |
||
|
接地连接回路 |
KA |
21.7/4s |
||
|
额定峰值耐受电流 |
主回路/接地开关 |
KA |
63 |
|
|
接地连接回路 |
KA |
54.5 |
||
|
额定短路关合电流（峰值） |
负荷开关/接地开关 |
KA |
63 |
|
|
额定有功负载开断电流 |
A |
630 |
||
|
额定闭环开断电流 |
A |
630 |
||
|
5%额定有功负载开断电流 |
A |
31.5 |
||
|
额定电缆充电开断电流 |
A |
10 |
||
|
额定有功负载开断次致 |
次 |
100 |
||
|
接地故障电漉开断 |
次 |
31.5/10 |
||
|
接地故障条件下的线路和电缆充电电流开断 |
A/次 |
17.4/10 |
||
|
机捕寿命 |
断路器/隔离开关 |
A/次 |
10000/3000 |
|
|
防护等级 |
密封籍体 |
IP67 |
||
|
开关设备外壳 |
IP4x |
|||
|
气体压力 |
气体额定充入水平(20°℃、表压） |
Mpa |
0.02 |
|
|
气体**功能水平(20°℃、表压） |
Mpa |
0 |
||
|
密封性能 |
年泄漏率 |
%/年 |
≤0.05 |
|
